O conjunto da sala de estar
Sempre fui fascinado por áudio de qualidade e, em 1999, comprei alguns equipamentos que, na época, eram o melhor que meu dinheiro podia comprar:
- Receiver 5.1 Pioneer;
- Carrossel de CDs Pioneer;
- DVD Player Pioneer;
- Caixas 5.1 JAMO;
- Controle remoto universal Microsoft.

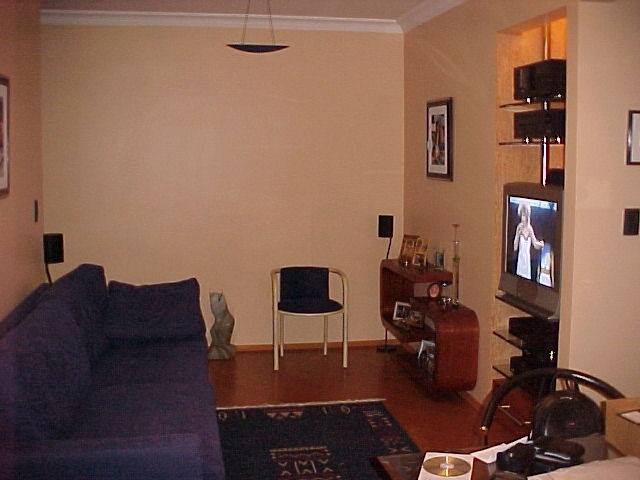

Juntando a eles, eu já possuía uma TV SONY Trinitron de 29" e um videocassete, também SONY.
Nesta empreitada, projetei e construí uma estante com prateleiras de vidro sustentadas por colunas de tubos de aço inox. A estante foi projetada de forma que a fiação passasse por dentro de um dos tubos, de modo que nenhum fio ficasse aparente. Havia também uma gaveta que comportava alguns CDs e DVDs.
Tudo ficou muito "Clean" e funcional.
A TV pesava quase 50Kg. A prateleira dela tinha reforço metálico.
Esses equipamentos me acompanharam até 2016, quando resolvi me desfazer de quase tudo, mantendo apenas o receiver e o conjunto de caixas.
Foi nesse período que decidi projetar meu próprio equipamento de som, de forma que fossem de qualidade e compactos.
Os equipamentos desenvolvidos foram:
- Amplificador de dois canais de 2x25W
- Pré-amplificador
- Amplificador para fones valvulado
- DAP com capacidade de streamer
O design dos gabinetes e painéis foi feito utilizando os softwares SolidWorks e CorelDRAW. As caixas metálicas foram adquiridas da metalúrgica NAOKO, e os painéis são em acrílico escovado, cortados e gravados a laser. A ideia era ter um design simples e funcional, com apenas o necessário para minha finalidade.
A eletrônica também seguiu o mesmo princípio, com circuitos e componentes eficientes e de extrema qualidade.
O resultado foi um conjunto de som de extrema qualidade, aliado a um design bonito, compacto e funcional.
Design dos paineis

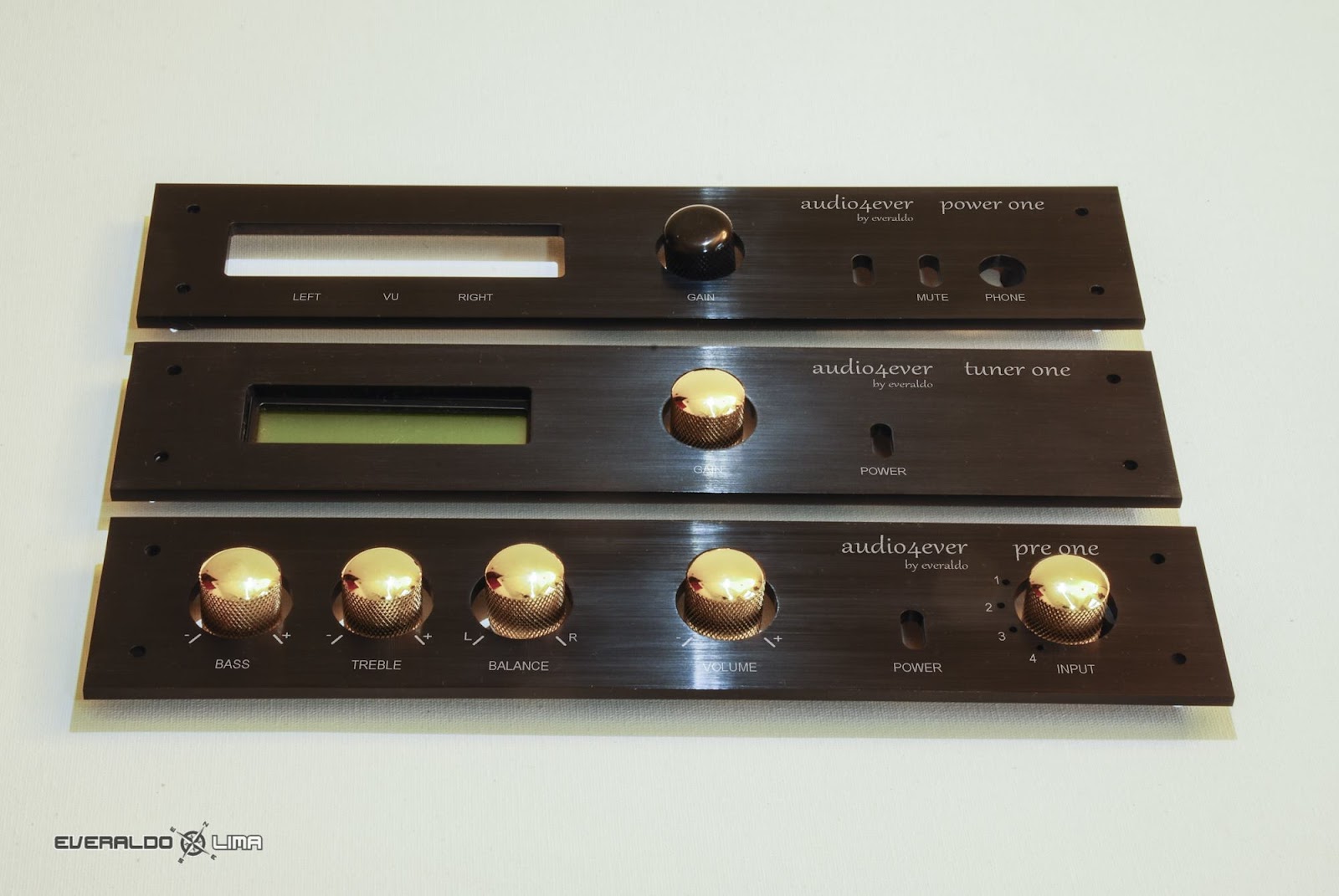

Paineis cortados, escovados, e gravados
DAP de alta resolução e Pré
DAP de alta resolução e Pré
Amplificador de fone classe A valvulado.

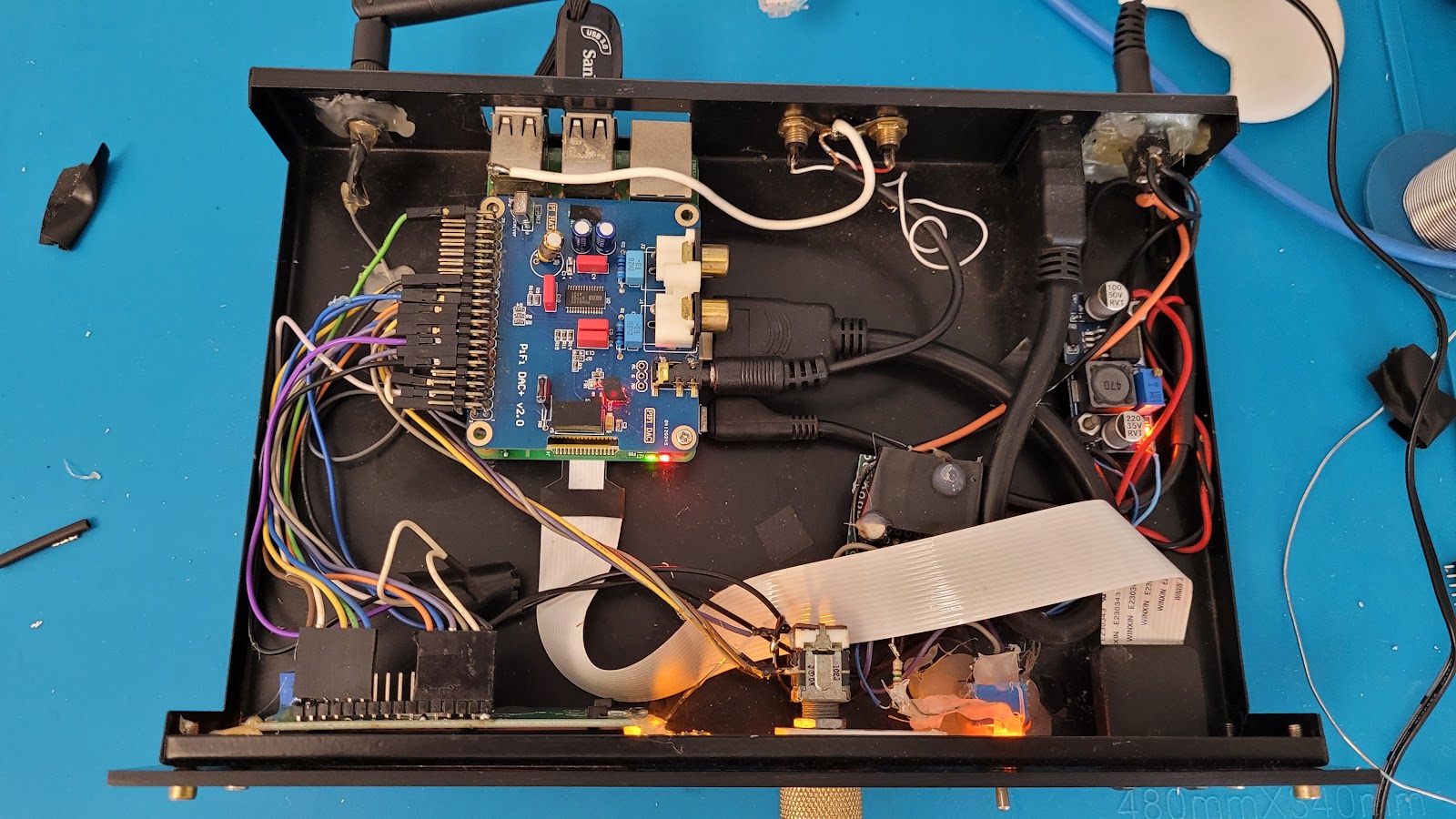

Interior do protótipo do DAP
Todo o conjunto no rack
Protótipo de DAP
Cortando paineis em madeira, na versão inicial.

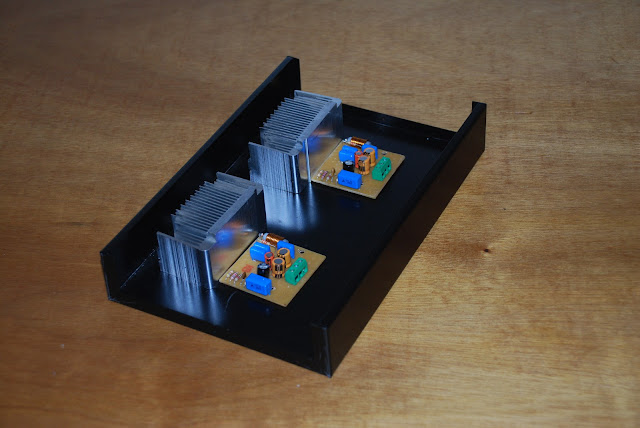

Testando a primeira versão do amplificador
Testando a primeira versão do controle via celular
conjunto quando ainda em desenvolvimento

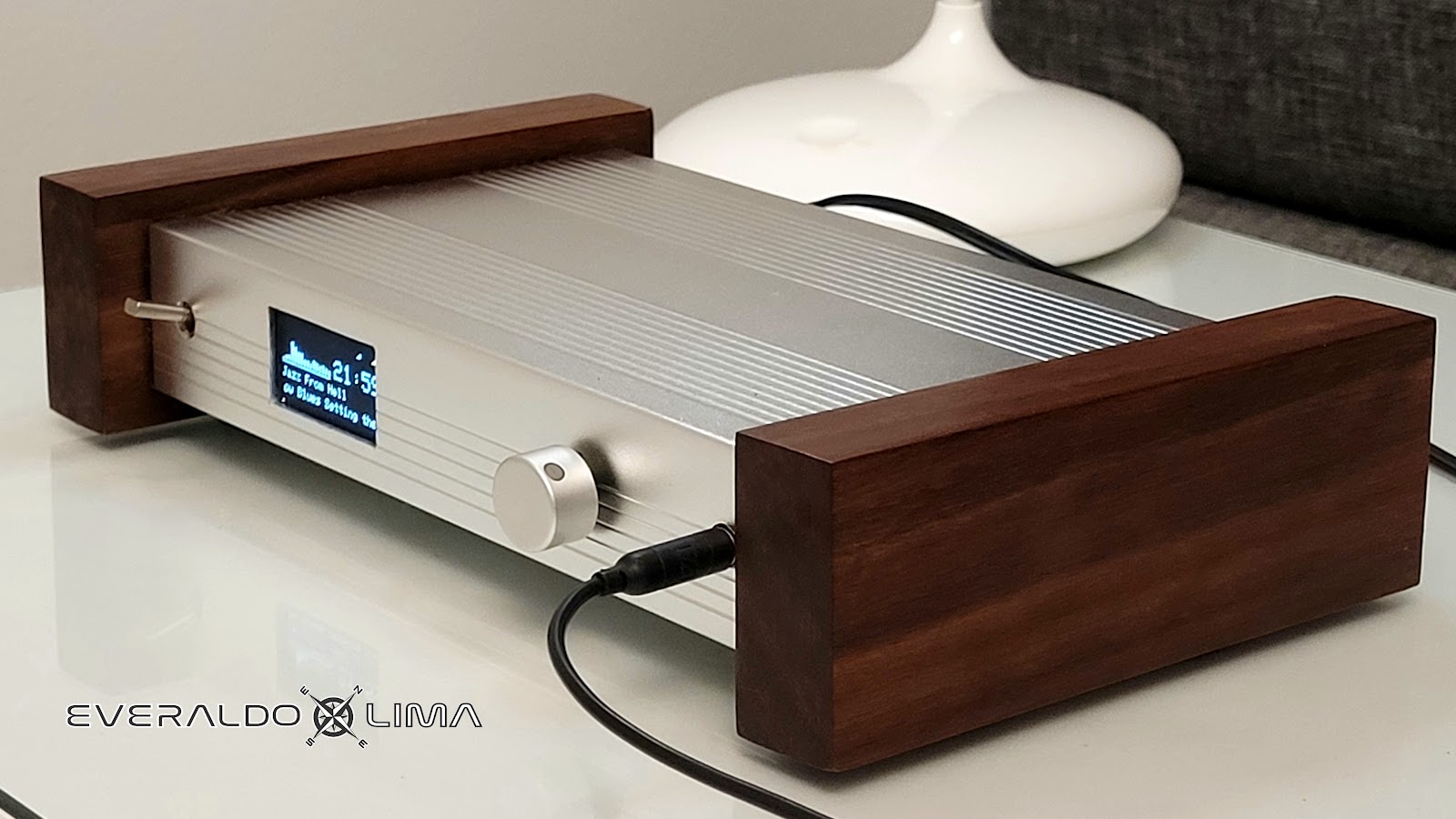

Player de áudio DAP de cabeceira
Sempre fui fascinado por áudio de qualidade e, em 1999, comprei alguns equipamentos que, na época, eram o melhor que meu dinheiro podia comprar:
- Receiver 5.1 Pioneer;
- Carrossel de CDs Pioneer;
- DVD Player Pioneer;
- Caixas 5.1 JAMO;
- Controle remoto universal Microsoft.
Juntando a eles, eu já possuía uma TV SONY Trinitron de 29" e um videocassete, também SONY.
Nesta empreitada, projetei e construí uma estante com prateleiras de vidro sustentadas por colunas de tubos de aço inox. A estante foi projetada de forma que a fiação passasse por dentro de um dos tubos, de modo que nenhum fio ficasse aparente. Havia também uma gaveta que comportava alguns CDs e DVDs.
Tudo ficou muito "Clean" e funcional.
Esses equipamentos me acompanharam até 2016, quando resolvi me desfazer de quase tudo, mantendo apenas o receiver e o conjunto de caixas.
Foi nesse período que decidi projetar meu próprio equipamento de som, de forma que fossem de qualidade e compactos.
Os equipamentos desenvolvidos foram:
- Amplificador de dois canais de 2x25W
- Pré-amplificador
- Amplificador para fones valvulado
- DAP com capacidade de streamer
O design dos gabinetes e painéis foi feito utilizando os softwares SolidWorks e CorelDRAW. As caixas metálicas foram adquiridas da metalúrgica NAOKO, e os painéis são em acrílico escovado, cortados e gravados a laser. A ideia era ter um design simples e funcional, com apenas o necessário para minha finalidade.
A eletrônica também seguiu o mesmo princípio, com circuitos e componentes eficientes e de extrema qualidade.
O resultado foi um conjunto de som de extrema qualidade, aliado a um design bonito, compacto e funcional.
Recentemente, decidi dar uso a alguns componentes guardados no meu estoque de "talvez um dia isso seja útil" e construir um player de áudio com praticamete a mesma configuração do DAP da sala de estar, para ser usado na mesa de cabeceira. Este dispositivo é capaz de processar arquivos armazenados em cartão SD ou pendrive, além de reproduzir streaming de plataformas digitais.
Estou bastante satisfeito com o resultado obtido.
Características:
DAC: Keysion (Realtek ACL5686) - Até 32 Bits,384 kHz.
Display: OLED 1.3 i2c branco.
Armazenamento interno: 256G.
Software: Volumio Free 3.xxx, com alguns plugins (www.volumio.com).
Controle: Encoder com Push (Volume, pause, Stop, Play, Shutdown).

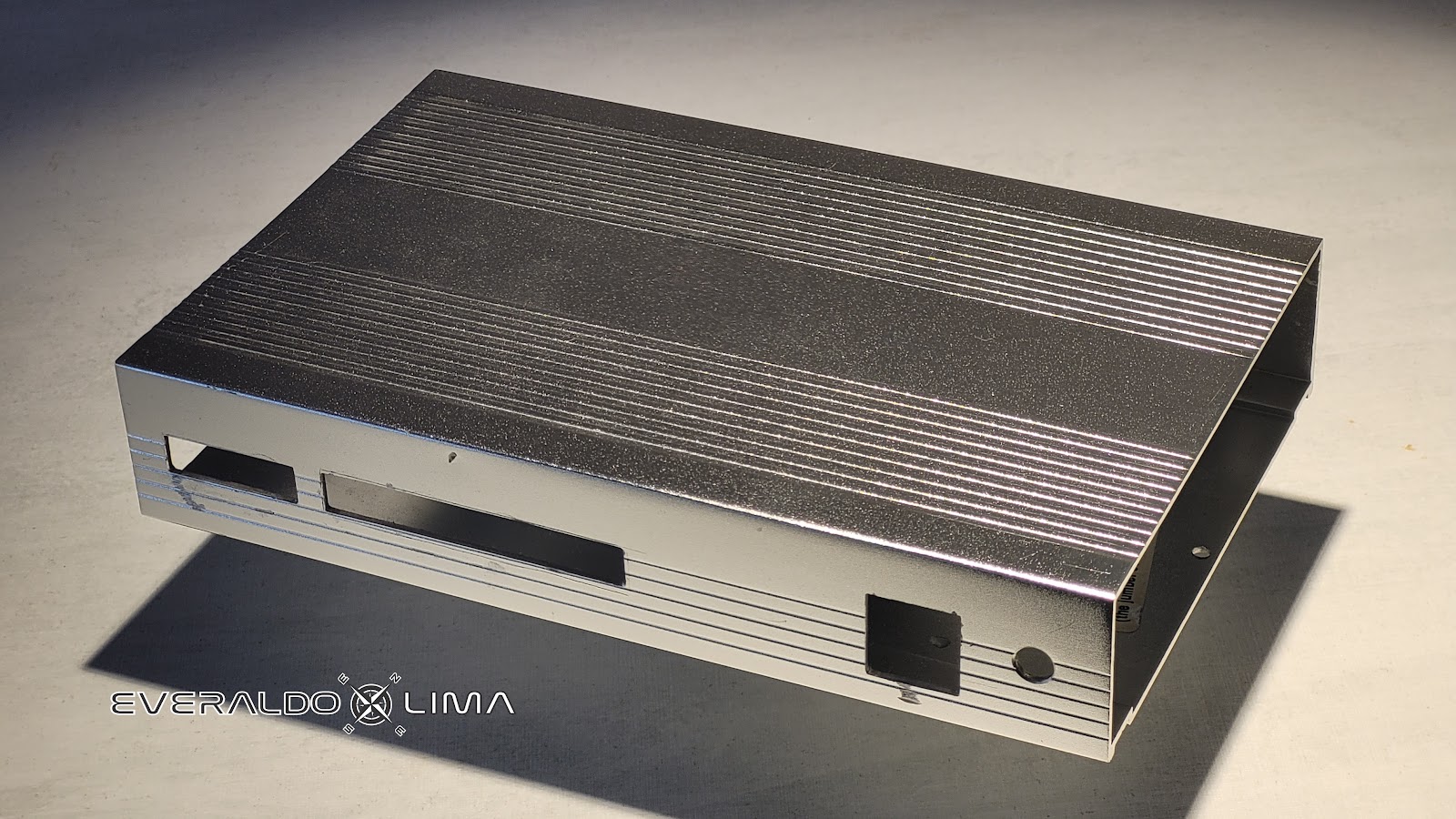

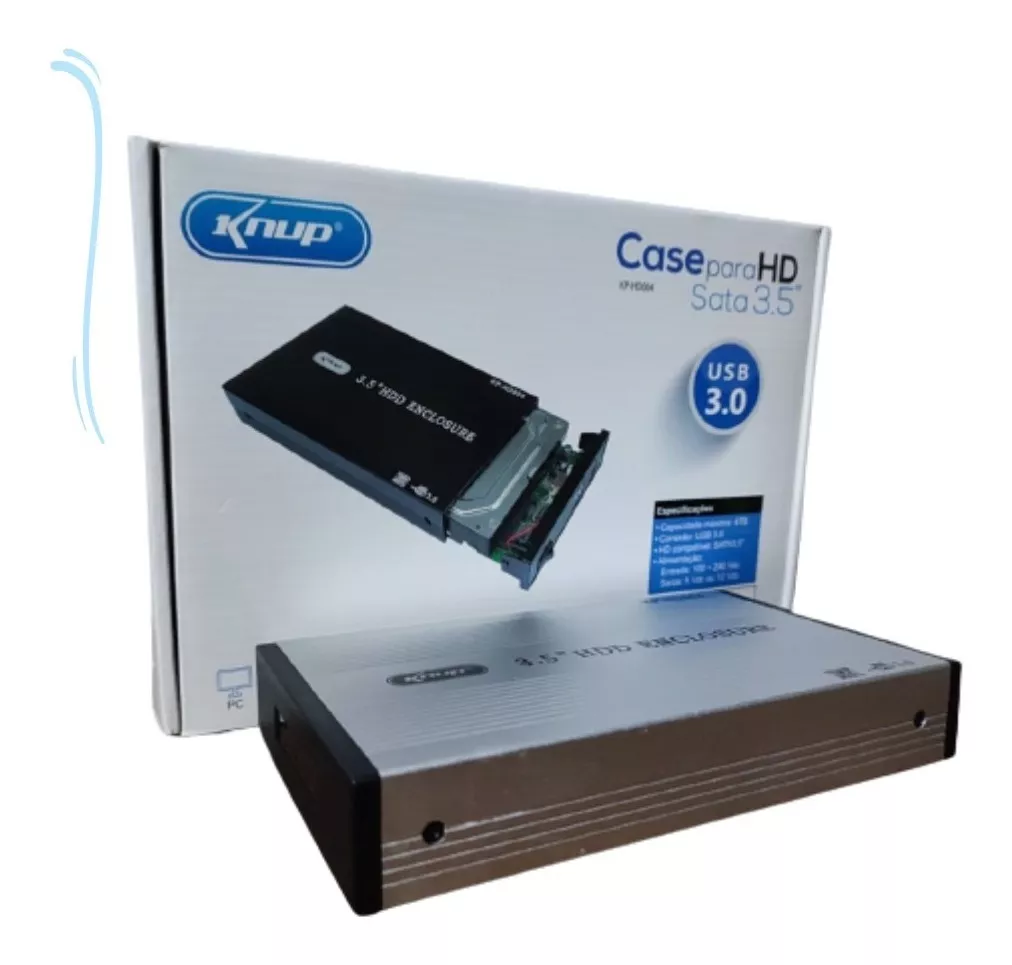

Gabinete: Case HD externo em alumínio anodizado, Laterais em madeira.
Formatos: mp3, ogg, oga, flac, opus, ogg, oga, wav, aiff, aif,au, paf, iff, svx, sf,
voc, w64, pvf, xi, htk, caf, sd2, dff, dsf, aac, mpc, sds e outros.

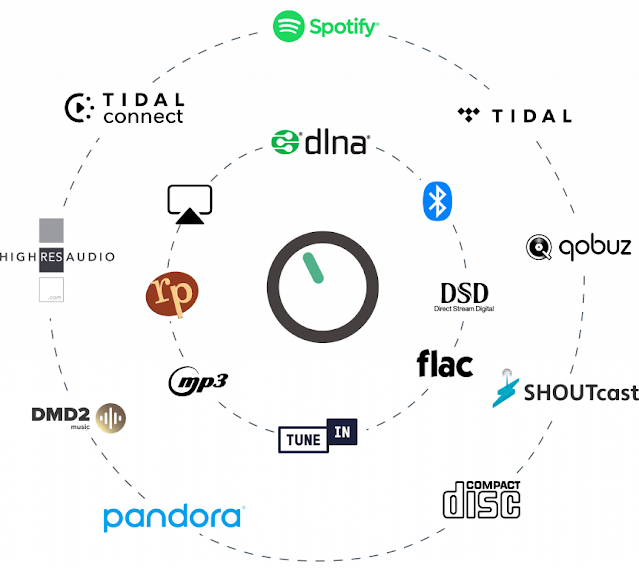

Fontes externas: DVD*, DLNA, TIDAL*, QOBUZ*, Spotify*, Youtube, Youtube Music e outros.
* com assinatura Volumio Premium.
Saídas: Fone (dianteira), Aux (traseira).

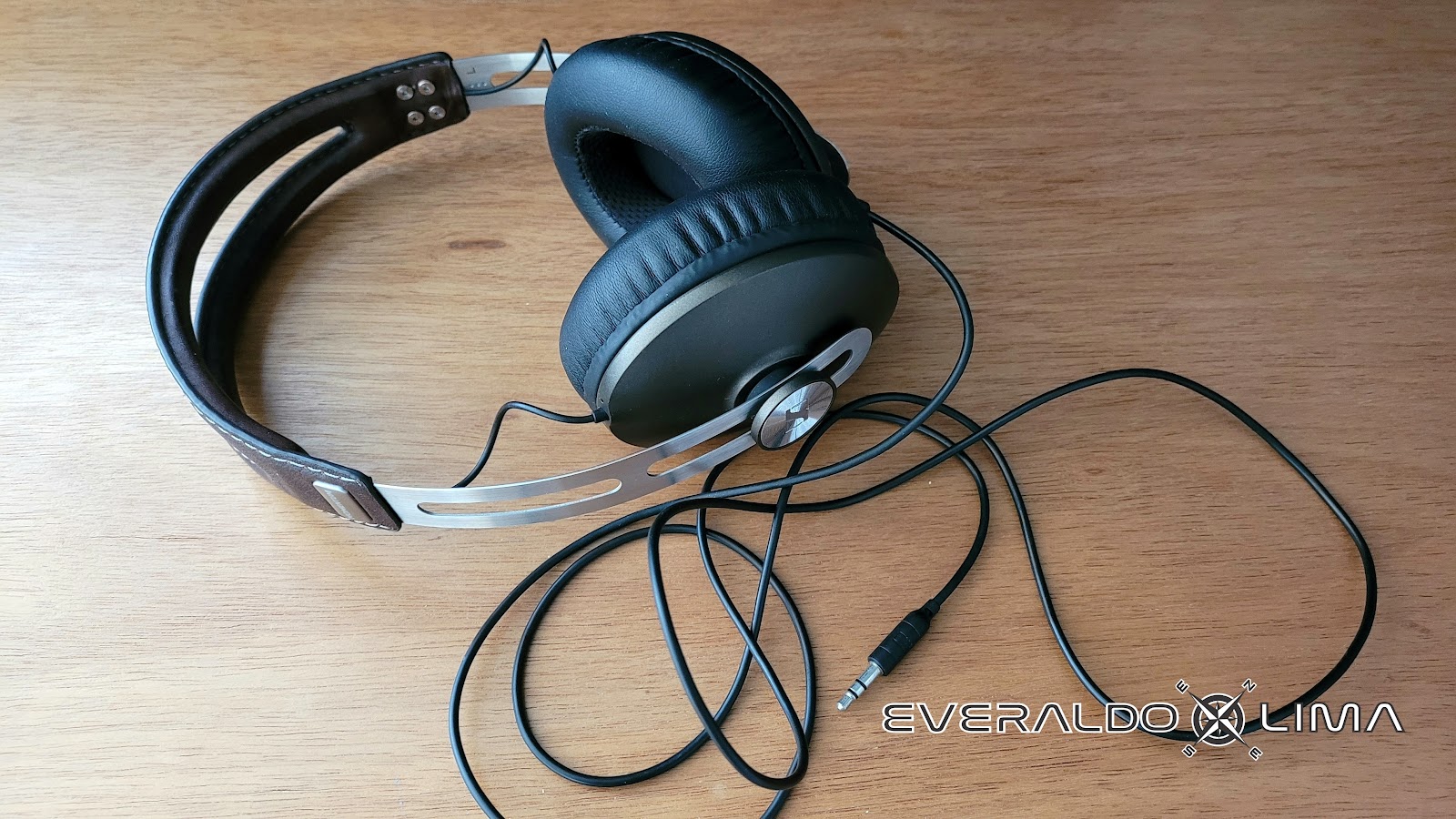

Fones: Sennheiser Momentum, KZ ZS10 Pro e KZ ZSN.

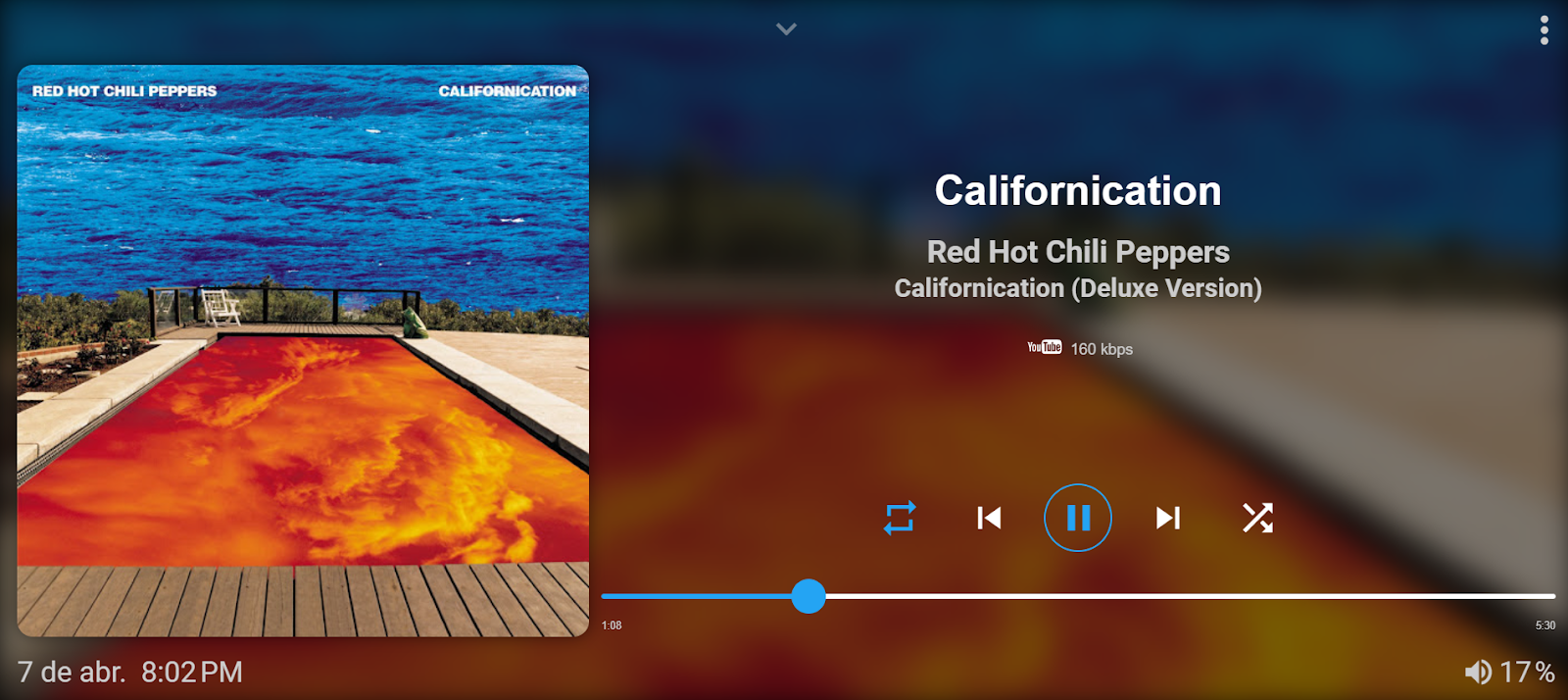

Volumio OS
Na análise que fiz de reviews e comparações entre os três softwares de streaming mais populares para rodar no Raspberry Pi , Volumio, Picoplayer e o Mood , terminei por escolher o Volumio.
O Volumio me pareceu de instalação fácil, com uma interface bonita, vários plugins desenvolvidos por colaboradores e muitas possibilidades de fontes de programa e compatível com inúmeros shields de DAC.
Além de uma obra de arte, equipamento de alta tecnologia e performance.
