Construíndo volante para simulador F1 - Mercedes AMG


Este novo projeto não terá todos os detalhes do volante verdadeiro, porém será todo funcional. Foi  baseado no volante da Mercedes AMG e fará parte de um simulador de Fórmula 1 completo.

Volante Mercedes AMG F1 - Lewis Hamilton (Reprodução do site https://www.kotaku.com.au/)

Lewis Hamilton explica.


Já havia construído, aqui,  um modelo do volante da Ferrari de de 2012 com o propósito de exposição e não havia funcionalidades para uso em simuladores.

Volante da Ferrari 2012 que construí com a mesma técnica


Primeiros esboços




O Projeto está sendo feito em  Solidworks e a construção é em MDF com fatias cortadas a laser.










18/08/21- Fui buscar as peças de MDF cortadas a laser. As fatias foram cortadas em folhas de 6mm e 3mm.





Agora começa o trabalho de colagem e escultura das formas finais da carcaça.


Esculpindo o MDF

Acidente na segunda curva! Muita calma nesta hora.

Esculpindo manoplas. Ainda vai muita lixa.

Componentes aprovados pela FIA

Ajustando furos para os botões

Trabalhando na tampa treseira

Esculpindo a tampa traseira

Massa feita com serragem e cola

Lixa e mais lixa

Quase tudo pronto! Só que não...


25/08/21 - Quase na etapa de preparação para a pintura


Com selante, pronto para receber o primer



25/08/21 - Manoplas separadas do corpo e fixação das capas dos encoders.


Manoplas separadas do corpo

Corpo sem manoplas



Brincando com parte da eletrônica. Testando os efeitos dos LEDs do tacômetro.


O dashboard está rodando no celular. Na eletrônica final, o dashboard será controlado por um Raspberry Pi Zero W.

Testando o tacômetro



27/08/21 - Confesso que nunca fiz - Aplicando filme de envelopamento com padrão fibra de carbono.


Filme para envelopamento da 3M



Meu medo era estragar a peça, mas arriscar é meu nome. Eu já tinha um pedaço de filme da 3M, mas nunca havia usado. Inicialmente a ideia era usar WTP (pintura hidrográfica) e terminei desistindo pois o processo é complicado para acertar da primeira vez e muito caro.

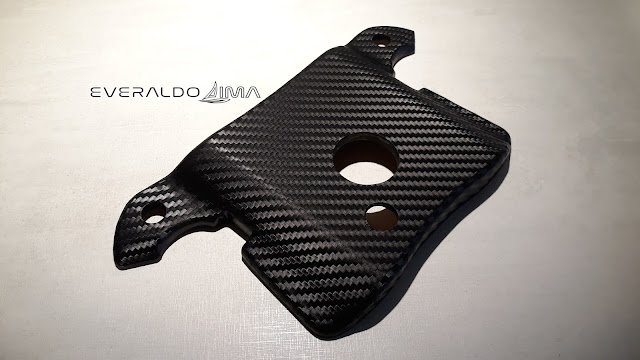

O resultado, com o filme de envelopamento, foi perfeito na tampa traseira.





Alinhamento da tampa traseira com o filme 3M



29/08/21 - Tampa frontal com o filme 3M





O relógio é da equipe  adversária



Próximo passo: Emborrachar as manoplas



Adesivos prontos




01/09/21 - Chegou a hora das manetes traseiras de câmbio e embreagem


Posicionando as manetes


Cubo

Cubo

Posicionamento do cubo

Parte de baixo do cubo envelopada

Conector

Preparando  alavanca de câmbio

Preparando  alavanca de câmbio

Preparando  alavanca de câmbio

Com alguns adesivos

Terminando a montagem dos LEDs


11/09/21 - Começando a montagem da eletrônica. O Dashboard (display) é controlado por um Raspberry PI Zero W e as informações são enviadas pelo computador, via WiFi.

Testando dashboard


O trabalho do piloto na pista

Todos os botões e encoders funcionando


Uma volta na chuva em Suzuca, como nem o Senna conseguiu fazer.


Estudando a fixação das alavancas de embreagem

Estudando a fixação das alavancas de embreagem

Alavancas com suportes fixados

Detalhe do suporte da alavanca de câmbio




Adesivos definitivos feitos com muito carinho e qualidade por www.fabriquinhadeideias.com.br


24/09/21 -  O cubo do volante de F1 tem apenas 3 furos. O cubo do volante comprado tem 6 furos (padrão) e será cortado.





Marcação para o corte do cubo




27/09/21 -  O cubo do volante de F1 tem uma mola muito forte. Para não precisar de força desnecessária troquei a mola por uma mais fraca, porém eficiente.

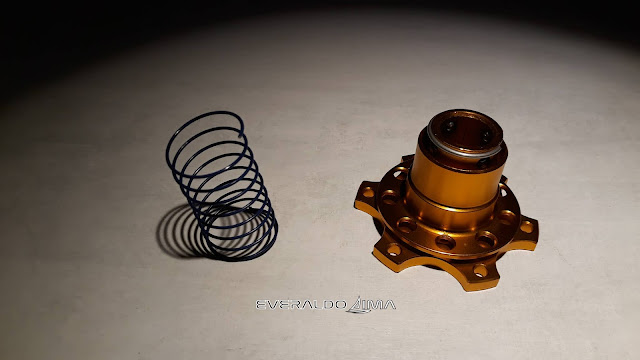

Mola original

Mola nova.

Origem da mola nova.

Agora com a força adequada.

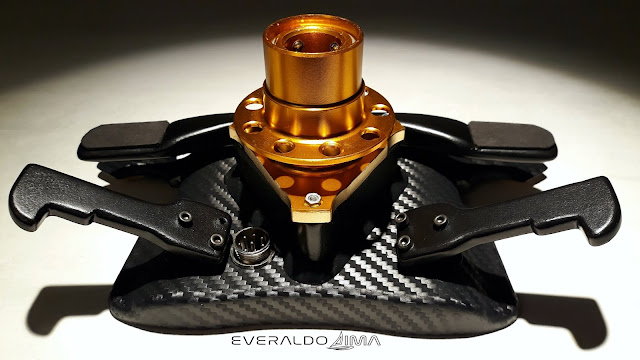

Cubo do volante com apenas três furos


Com lima, lixa e muito calo, tudo fica mais elegante.

Cabo de alimentação e dados


15/10/21 -  Ganhei um conjunto do force feedback do volante Logitech G29. Hoje chegou o adaptador
 feito em impressão 3D.









18/10/21 -  Agora já com a caixa em acrílico
